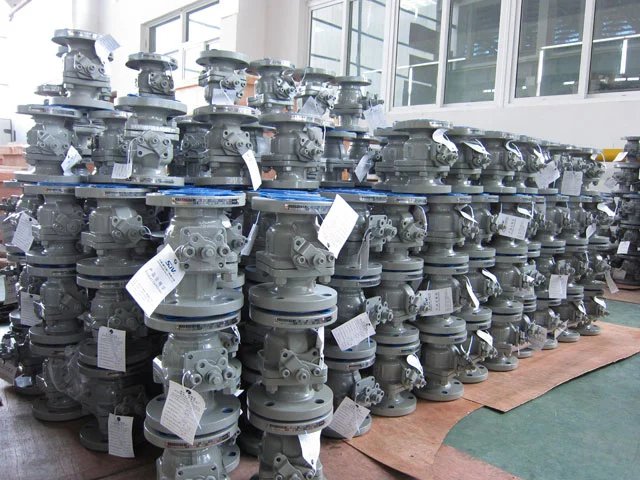

上歐閥門Q41F美標法蘭球閥產品展示圖片
日期:2018-06-15

上歐閥門Q41F美標法蘭球閥產品展示圖片


產品名稱:Q41F球閥  產品型號:Q41F-16P
  驅動方式:手動、氣動、電動、波動  連接形式:法蘭
  結構形式:浮動球球閥  密封結構:聚四氟乙烯等
  壓力范圍:1.6-10MPa  公稱通徑:DN15-DN250
  常用材質:WCB、304、316  技術咨詢:021-31007323




一、Q41F球閥產品特征:

1.適用介質:水、氣、油品、天然氣和酸碳腐蝕性介質

2.適用溫度:-196-350℃

3.驅動方式:手動、氣動、電動、波動等

4.公稱通徑:DN15-250mm 1/2″-10″

二、Q41F球閥主要零件及材質:


序號NO.

零件名稱

材質

GB

ASTM

1

閥體

WCB

A216-WCB

2

密封圈

PTFE

PTFE

3

球體

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石體

WCB

A216-WCB

7

墊片

柔性石墨+不銹鋼

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料壓蓋

WCB

A216-WCB

0

定位片

25

A105

11

擋圈

65Mn

AISI 1066

12

手柄

K33

A47-667 Gr.32510

13

閥桿

1Cr33

A276-410

14

螺釘

35

A193-B7

15

止推墊片

PTFE

PTFE


三、Q41F球閥技術規范:


設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ASNI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598


四、Q41F球閥試驗壓力:


壓力等級

試驗壓力(MPa)

公稱壓力(PN)

磅級(Class)

殼體試驗

密封試驗

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

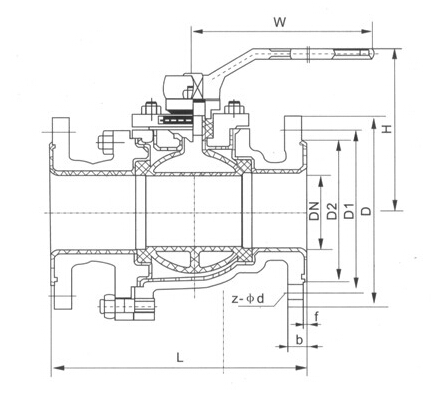

五、Q41F球閥產品結構圖:




六、Q41F球閥PN1.6MPa連接尺寸及重量:


公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160






七、Q41F球閥PN2.5MPa連接尺寸:


公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-



八、Q41F球閥PN4.0MP連接尺寸:


公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400,

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-



九、Q41F球閥PN6.4MPa連接尺寸:


公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

408

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-



十、Q41F球閥PN10.0MPa連接尺寸:

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)














返回
