JD745X活塞式多功能水泵控制閥
活塞式多功能水泵控制閥主要特點是利用管道的自身壓力，通過上下腔控制室的壓力差來控制主閥盤的啟閉，從面達到目的。活塞式多功能水泵控制閥是安裝在大口徑給水管網系統的水泵出口處、防止介質倒流以、水錘及水擊現象的智能型閥門。
目錄
活塞式多功能水泵控制閥
產品概述：
本公司生產的JD745X型多功能水泵控制閥，是參照進口產品和國內同類型的先進產品逬行設計和制造的。主 要用途是安裝在高層建筑給水系統以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象產 生，一閥兼具電動閥、逆止閥和水錘消防器三種功能，可有效地提高供水系統的安全可靠性。
活塞式多功能水泵控制閥主要特點是利用管道的自身壓力，通過上下腔控制室的壓力差來控制主閥盤的啟閉，從面達到目的�；钊蕉喙δ芩每刂崎y是安裝在大口徑給水管網系統的水泵出口處、防止介質倒流以、水錘及水擊現象的智能型閥門。
活塞式多功能水泵控制閥的工作壓力分1．0MPa、1．6MPa、2．5MPa、4.0MPa、6.4MPa、10.0MPa六種，動作壓力大于或等于0.03MPa，介質溫度在0－－80℃，緩閉時間可在3-120s內調節，管道流速2m／s時的壓力損失小于0．01MPa,水錘峰值小于1．5倍的工作壓力。
工作原理：
活塞式多功能水泵控制閥兼具有電動閥、逆止閥和水錘消除呂三種功能，可有效的提高供水系統的安全可靠，雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閥90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（消除破壞水錘）活塞式閥門性能可靠、強度高、動作平穩，適用于開泵水錘和停泵水錘的場合。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力失小。
特點及優點：
具有緩開功能，解決傳統的人為關閥開泵。
具有緩閉功能，可人為調設關閉時間，自動實現緩閉、消除水錘。
具有良好的止回功能，采用具有好彈性和高耐磨性橡膠估密封材料，關閉后可達到滴水不漏。
動作靈敏，不會出現失控現象。
無須人為操作，在管網運行運行的全過程中均為自動工作。
維修保養方便無需從管道上整臺拆除閥，在維理時找準故障原因，只需局問檢修。
閥內外及所有易腐蝕件均采用靜電噴塑處理，長期用于污水中不會生銹。
水泵控制閥在管路中立臥安裝均可性能不變。
產品實物圖展示：
主要技術參數：
公稱壓力 PN | 殼體實驗壓力 MPa | 密封實驗壓力 MPa | 最低動作壓力 MPa | 緩閉時間
| 適用介質 | 介質溫度（℃） |
1.0 | 1.5 | 1.1 | ≤0.04 | 3～60（可調） | 水 | 0～80 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |

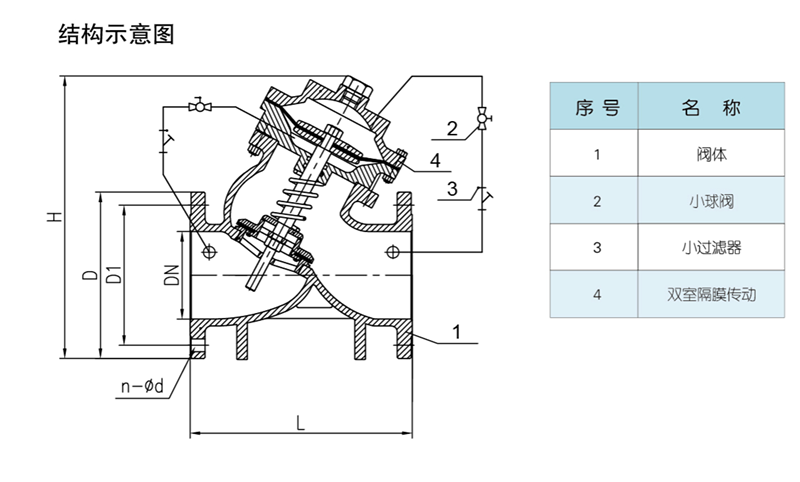

結構示意圖：
產品外形尺寸：
DN | L | H | D | D1 | n-d | ||||||
1.0MPa | 1.6MPo | 2.5MPa | 1.0MPa | 1.6MPa | 2 5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
50 | 205 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 250 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 320 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 365 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
150 | 415 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 500 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
250 | 605 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-26 |
300 | 698 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 12-30 |
350 | 787 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-30 |
400 | 914 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-33 |
450 | 978 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 16-36 |
500 | 978 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
600 | 1200 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | 20-36 | ||
700 | 1450 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
800 | 1560 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
900 | 1800 | 2100 | 1115 | 1050 | 28-33 | ||||||
1000 | 2000 | 2400 | 1230 | 1160 | 28-36 | ||||||
安裝與調節：
1、最佳的安裝方式是安裝在水平管道上，閥蓋朝上;
2、安裝時要注意閥體外水流標示箭頭,
3、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;
4、管道安裝應按有關規范設自動排氣閥，保證不產生水柱中斷；
5、閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥，以便于維修;
6、試水時，要慢慢開后閥前的閘閥，注意閥體外的控制管路是否漏水；
7、調節出口端的小球閥，可得到最佳的關閉和開啟速度;
8、水過濾器要定期清洗。
安裝示意圖：
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
| ||||||||||||||||||||||||
