D341J-10蝸輪法蘭式全襯膠蝶閥

D341J-10蝸輪法蘭式全襯膠蝶閥閥 軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制,采用帶有橡膠密封表面和橡膠包襯蝶板,保證閥軸不與腔內流體介質接觸,嚴密的密封性能,超長的使用壽命, 可作快速切斷或調節流量之用,適用于要求可靠密封和良好調節特性的場合。

產品概述

D341J-10蝸輪法蘭式全襯膠蝶閥 軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制,采用帶有橡膠密封表面和橡膠包襯蝶板,保證閥軸不與腔內流體介質接觸,嚴密的密封性能,超長的使用壽命, 可作快速切斷或調節流量之用,適用于要求可靠密封和良好調節特性的場合。D341J-10蝸輪法蘭式全襯膠蝶閥用于溫度≤85℃,公稱壓力≤1.6MPa 的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

其主要特點

1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。

襯膠蝶閥D341J采用標準

設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數

D341J-10蝸輪法蘭式全襯膠蝶閥主要技術參數

公稱通徑

DN(mm)

50~2000

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4


密封試驗

0.66

1.1

1.76


氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

主要零件的材質

D341J-10蝸輪法蘭式全襯膠蝶閥主要零件的材質

零件名稱

材料

閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

密封圈

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

填料

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

密封材料選用和適用溫度

D341J-10蝸輪法蘭式全襯膠蝶閥密封材料選用和適用溫度

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

代號

X或or J

XA或or JA

XB或or JB

XC、JC或or F

XD或or JD

XE或or JE

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

適用工作溫度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

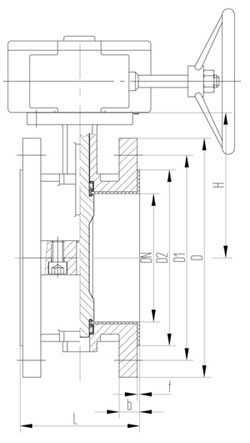

主要外形連接尺寸


D341J-10蝸輪法蘭式全襯膠蝶閥主要外形連接尺寸(mm)

公稱通徑
DN(mm)

L

D

D1

D2

b

f

z-φd

H

50

108

160

125

99

16

3

4-φ18

112

65

112

180

145

118

18

3

4-φ18

122

80

114

195

160

132

18

3

4-φ18

129

100

127

215

180

155

20

3

8-φ18

142

125

140

245

210

184

22

3

8-φ18

157

150

140

280

240

210

22

3

8-φ23

170

200

152

335

295

256

22

3

8-φ23

210

250

165

390

350

319

24

3

12-φ23

246

300

178

440

400

368

26

4

12-φ23

274

350

190

500

460

428

26

4

16-φ23

320

400

216

565

515

480

26

4

16-φ25

340

450

222

615

565

532

26

4

20-φ25

365

500

229

670

620

585

28

4

20-φ25

410

600

267

780

725

685

34

5

20-φ30

470

700

292

895

840

794

34

5

24-φ30

500

800

318

1010

950

901

36

5

24-φ34

580

900

330

1110

1050

1001

38

5

28-φ34

670

1000

410

1220

1160

1120

38

5

28-φ34

796

1200

470

1450

1380

1325

44

5

32-φ41

868

聲明

本文中所有文字、數據、圖片均只適用于參考,D341J-10蝸輪法蘭式全襯膠蝶閥性能參數、結構尺寸參數、價格等詳情,請聯系我們
