ZSJTQ氣動切斷三通球閥

ZSJTQ氣動切斷三通球閥是由氣動執行機構和三通球閥組成,是一種旋轉類切斷調節閥門,具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

產品概述

ZSJTQ氣動切斷三通球閥是由氣動執行機構和三通球閥組成,是一種旋轉類切斷調節閥門,具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,現時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。

技術參數

ZSJTQ氣動切斷三通球閥主要技術參數
本體部分
閥體形式直通鑄造三通閥
閥體材質ZG230-450  ZG1Cr18Ni9Ti
公稱通徑DN15-DN300
公稱壓力PN1.6  2.5  4.0  6.4MPa
ANSI  150  300LB JIS  10K  20K  30K
連接形式法蘭 FF RF RTJ 等
結構長度符合IEC534
閥蓋形式一體式
填料聚四氟乙烯 柔性石墨等
密封墊金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式O型三通球芯
流量特性近似快開型
內件材質標準材質組合及使用溫度、壓力請參閱附表
執行機構
氣動活塞式氣動執行機構
單作用氣—開(彈簧復位)
雙作用

氣—開/氣—關

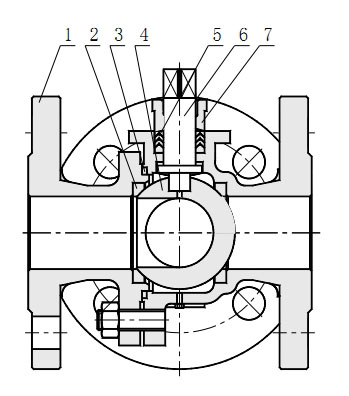

零件材料及內部結構


ZSJTQ氣動切斷三通球閥主要零件材料及內部結構
本體材質為碳鋼
1閥體WCBLCBWC9
2密封圈PTFE/PPL
3墊片PTFE/金屬石墨纏繞墊片
4根據實際工況而定
5填料PTFE/石墨
6閥桿2Cr132Cr132Cr13
7填料壓蓋WCBLCBWC9
本體材質為不銹鋼
1閥體CF8CF8MCF3M
2密封圈PTFE/PPL
3墊片PTFE/金屬石墨纏繞墊片
4根據實際工況而定
5填料PTFE/石墨
6閥桿304316316L
7填料壓蓋CF8CF8MCF3M

注:以上為標準配置結構,標準的閥體材料是碳鋼和不銹鋼,也可根據用戶需求進行配置。

介質流向原理


三通球閥分L型和T型,介質流通方向見下圖。L 型三通球閥適用于介質流向的切換,能使相互垂直的兩個通道連通:T 型三通球閥適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,三通球閥一般采用兩個閥座結構,亦可根據用戶要求采用四閥座結構。

執行標準

1. 設計和制造:GB/T12237-1989; APl608
2.檢驗和試驗:GB/T13927-1992; APl 598
3 法蘭連接:JB/T79]一 2-1994; ASME/ANSI B165
4 結構長度:JD-2002

安裝尺寸

ZSJTQ氣動切斷三通球閥外形安裝尺寸單位(mm)
公稱壓力
(MPa)
公稱通徑
DN(mm)
尺寸(mm)
DD1D2LHL0bn-d
1.6251158565160199164164-φ14
3214010076180240190184-φ18
4015011084200255210184-φ18
5016512599230286247204-φ18
65185145118290330276204-φ18
80200160132310349308204-φ18
100220160156350421348228-φ18
125250210184400485432228-φ18
150285240211480582524248-φ22
2.5251158565160199164164-φ14
3214010076180240190184-φ18
4015011084200255210184-φ18
5016512599230286247204-φ18
65185145118290330276228-φ18
80200160132310349308248-φ18
100235190156350421348248-φ22
125270220184400485432268-φ26
150300250211480582524288-φ26

外形結構尺寸圖
